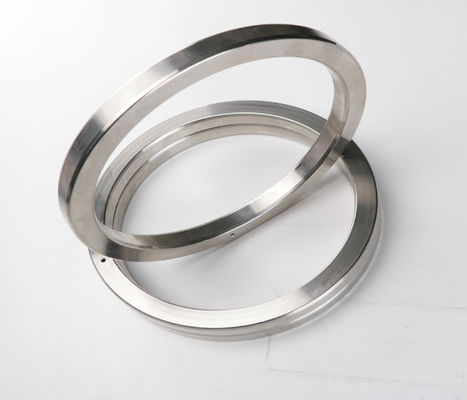

API 6A HB160 BX157 Platte metalen ringpak voor Rtj-flens

API 6A HB160 BX157 Metalen zegelring

Wij produceren en leveren hoogwaardige ringverbindingspakkingen voor hoge druk en temperatuur.Olieboorkopapparatuur, Drukvaten, kleppen, kerstboomkleppen en pijplijnen.

We hebben meer dan 200.000 standaard grootte ringverbindingspakkingen op voorraad en beschikbaar voor onmiddellijke verzending.Dan-Loc Group heeft onder meer laagkoolstofstaal in de voorraad., F5, 304 en 316.

De RTJ-pakkingen van het type BX worden vervaardigd overeenkomstig API 6A en zijn geschikt voor gebruik in API 6BX-flens met hoge druk.De pakkingen vormen een metaal tot metaal afdichting bij de assemblage en de efficiëntie verbetert naarmate de interne druk toeneemtAlle BX-maatregelen hebben een drukverlichtingsgat om de druk over de afdichtingsvlakken te evenaren.

Type BX

Groottebereik:Verkrijgbaar van ring nr. BX150 tot RX 162 voor de volgende flenzen:

De API 6A-ringpakkingen voor 6B-flens zijn van het type R & RX, en voor 6BX-flens zijn de pakkingen van het type BX.

NB1 11/16" tot 21 1/4" Klasse 5000 tot 20000 ASME B16.20

BX Ringpakking Geschikt voor gebruik op API 6BX Flanges tot en met klasse 20000
De ring wordt tijdens de installatie naar binnen gecomprimeerd om
extra verzegelingsspanning
∆ Druk met energie; naarmate de interne druk toeneemt, wordt de
vergroting van de afdichtingskracht
¢ Type BX-ringen worden geleverd met drukverlichtingsgaten om te voorkomen dat
compressievloeistof onder de pakking
¢ kan worden geboord met extra gaten om een geschikte pakking te maken
voor onderzeese installaties Type ¢SBX¢

Als gevolg van de metalen-metalen afdichtingsmiddelen zijn zij vrij van inperking, gereedschapsplakken enz. en hebben zij een oppervlakteafwerking van maximaal:

BX ¢ 32 micro-inch Ra (0,8 micrometer Ra)

Type BX werkt bij 20.000 psi met niet-uitwisselbaarheid.

De hardheid van de ringpakking moet altijd 30% lager zijn dan de hardheid van de flenzen om vervorming van de flenzen te voorkomen.

De afmetingen en toleranties voor ringverbindingspakkingen en -groef worden beschreven in API 6A en ASME B16.20.

Ring-type verbindingspakkingen (RTJ's) zijn ontworpen voor hoge druk toepassingen.RTJ's kunnen worden gebruikt voor zeer hoge en/of fluctuerende druk (tot 1500 bar)De selectie van het materiaal bepaalt het gebruik bij hoge temperaturen (tot 1000°C) en in agressieve media.Om een goede afdichting te garanderen, moeten de oppervlakken van contact tussen de pakkingen en de flens zorgvuldig worden verwerktHet kleine afdichtingsoppervlak en de hoge contactdruk zorgen voor een uitstekende afdichtbaarheid.

Er zijn ook ontwerpen beschikbaar voor Subsea-toepassingen.
